Skaitmeninės statybos pasaulyje pastaruoju metu BIM (statinio informacijos modeliavimas) tapo ne tik madingu terminu — tai tapo tvirtu projektu vadybos pagrindu. Tačiau kiekvieno efektyvaus BIM modelio centre yra svarbi, dažnai nuvertinama sąvoka — detalių lygis (LOD).
Supratimas, kas yra LOD, yra kritiškai svarbus architektams, inžinieriams, projekto vadovams ir visiems dalyviams. Tai ne tik techninis elementas — tai įrankis, padedantis visiems komandos nariams aiškiai matyti, ko tikėtis iš modelio kiekviename etape.
Ką reiškia LOD?
Detalizacijos lygis (Level of Detail) reiškia, kokio tikslumo, informatyvumo ir patikimumo laipsnį turi BIM modelio elementas konkrečiu projekto momentu. Svarbu ne tik tai, kiek gražiai modelis atrodo — LOD apima geometrinį tikslumą, nevaizdinę informaciją ir naudojimo paskirtį.
Paprastai tariant, LOD padeda sukurti bendrą kalbą tarp visų, dirbančių su projektu.

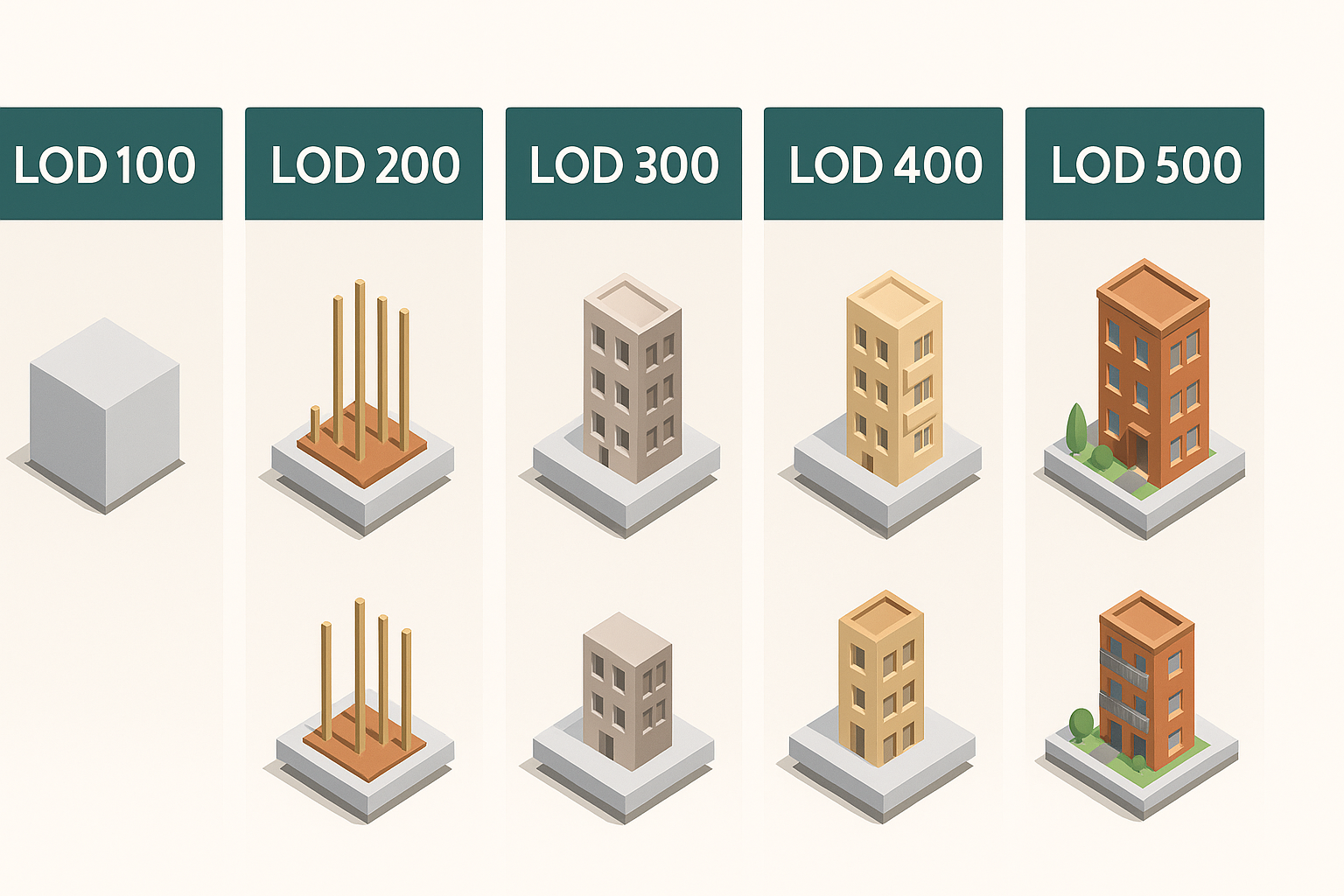

LOD etapas – nuo idėjos iki veikimo proceso
Detalizacijos lygiai suskirstyti į kelis etapus. Nors terminai gali šiek tiek skirtis šalyse, esmė lieka ta pati: kuo aukštesnis LOD, tuo detalizuotesnis ir tikslesnis modelis.
Pažvelkime į dažniausiai naudojamus etapus:
- LOD 100 – Konceptinis lygis
Tiesiog idėjos apimtis ar tūris. Naudinga pradiniam projektų planavimui ir vertinimui, tačiau per daug abstraktu tiksliai analizei. - LOD 200 – Apytikslė forma ir vieta
Elementai turi apytikslius matmenis ir vietą. Tinka pradiniam koordinavimui, bet nepakankamai tikslu gamybai. - LOD 300 – Tikslus geometrinis vaizdavimas
Elementai modeliuojami su tiksliais matmenimis ir charakteristikomis. Šiame etape įmanoma efektyvi tarpdisciplininė koordinacija. - LOD 350 – Integracija su kitomis sistemomis
Pridedama informacija apie jungtis su kitomis sistemomis (pvz., vamzdžių tvirtinimo detalių integracija). - LOD 400 – Parengta gamybai ar montavimui
Modelis pakankamai detalus, kad galima būtų pradėti gamybą arba montuoti tiesiogiai iš modelio. - LOD 500 – Faktinės statybos būsena (as-built)
Modelis atspindi tikrą, patikrintą statinio informaciją. Ši versija naudinga pastato valdymui ir eksploatavimui.
Kodėl LOD šiandien yra toks svarbus?
Šiuolaikiniuose projektuose, kur specialistų ir etapų daug, aiškumas yra be galo svarbus. Neaiškus ar permatytas modelis dažnai veda į nesusipratimus, vėlavimus ir papildomas išlaidas.
Naudodami LOD galite:
- Aiškiai apibrėžti poreikius: visi tiksliai žino, ko tikėtis iš BIM modelio konkrečiame etape.
- Sumažinti perdirbimą ir klaidas: aiškūs standartai padeda išvengti interpretacijų klaidų.
- Pagerinti darbo organizavimą: modelis pritaikytas konkrečioms užduotims, pavyzdžiui, konfliktų analizės ar sąnaudų skaičiavimui.
- Efektyviai valdyti pastato gyvavimo ciklą: nuo projektavimo iki eksploatacijos etapas – informacija yra tinkama ir naudinga kiekviename etape.
Detaliau—ne visada geriau
Daugelis galvoja, kad kuo daugiau detalių, tuo geriau. Tačiau pernelyg sudėtingas modelis gali turėti neigiamų padarinių. Dideli duomenų kiekiai sulėtina darbo eigą, apsunkina bendradarbiavimą ir gali įvesti nepageidautinų niuansų.
Tinkamos BIM valdymas reiškia vartoti tiek duomenų, kiek yra reikalinga, o ne maksimalią įmanomą detalizaciją. Detalas, kuris dar nėra aktualus, gali būti įvestas vėliau.
Atsakomybė ir atsiskaitymas
LOD taip pat padeda aiškiai nustatyti, kam priklauso atsakomybė – kas modeliuoja, ką ir kada pateikia. Tiksliai apibrėžtas LOD leidžia:
- Suprasti, kas yra atsakingas už tam tikrą informaciją
- Nustatyti, kada ši informacija bus pateikta
- Užtikrinti, kad ji atitinka reikiamus standartus
Tai didina bendradarbiavimą, skaidrumą ir mažina klaidinimo riziką.
Išvada: LOD kaip strateginis įrankis
LOD nėra „tik“ techninis parametrs — tai strateginis įrankis sėkmingam projektavimo, statybos ir eksploatacijos procesui. Naudojamas protingai, LOD paverčia BIM modelius iš vaizdinių į veiksmingą sprendimų priėmimo įrankį.
Jei siekiate profesionalaus ir efektyvaus darbo su BIM — LOD yra tai, ką būtina gerai suprasti. Jis yra nematomas, bet tvirtas ramsčio struktūra, kuri laiko visą projekto informaciją – nuo idėjos iki eksploatacijos.
